粮食循环风选器

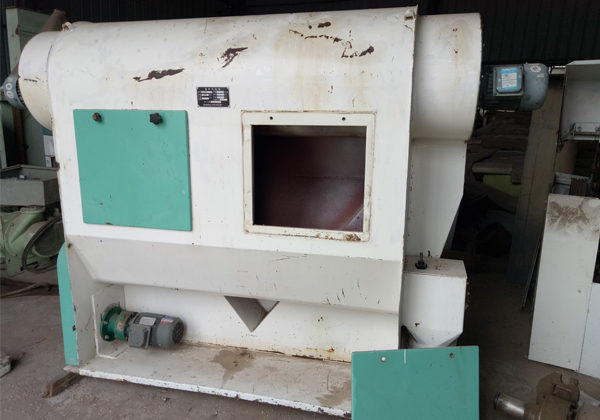

（一）结构及工作过程 循环风吸风分离器主要由喂料系统、风循环通道、离心风机和集尘排料系统等组成，见图3-16所示。 工作时，物料落人喂料斗，当物料堆积到一定高度，由于重力的作用，使悬挂在供料活门上的弹簧受拉力，从而把卸料槽打开。又因偏心机构的驱动，使物料从卸料槽的缝道流出，均匀抛向垂直风道的全部宽度上，流动的物料被松散开。干净的、比重大的物料垂直降落，经重力活门排出机外，比重轻的杂质被气流带到圆筒分离器的狭窄通道上，由于惯性力的作用，比重小的轻杂沿圆筒分离器的外壁落入空间突然增大的集尘器，通过闭风器排出机外。空气经圆筒分离器的内部被离心风机吸入，从通道回到垂直风道进行再循环。一般采用TFXH型循环风吸风分离器。

（二）循环风吸风分离器的操作 1．运行前检查需安装有驱动防护罩；所有的检查胶盖和盖门均需关闭；风机必须按箭头方向旋转；三角带必须张紧适当。 2.物料排出门的调整运行前物料排出门的调整，调节重质净粮出口压力门和轻杂料出口力门上重砣位置，保证在无料时压力门刚好处于关闭状态。 3.风量调节调节风量操作手柄，通过改变吸风道的风速，以达到良好的分离效果。 4.循环风吸风分离器的维护（1）三角带:定期俭查张紧情况，张紧要适度；（2）分离器：检查分离器的导风栅板上是否积有灰尘，如有灰尘,将风机另—侧面的胶盖打开，对内部进行清理，也可打开清理门进行清理；（3）闭风压力门：为了确保机器无尘作业，要每三个月检查一次压力活门的情况,要求无料时压力门关闭良好。

（三）循环风吸风分离器的故障维修 1．轴承和带轮拆装每次拆卸轴承以前，均应精确量记下轴承、带轮及轴端的精确位置，装配时严格按此记录尺寸，保证相关件的对正。 2．风机的拆装拆卸时取下盖板，风机电机与风机叶轮即可取下；装配时顺序与拆卸的顺序相反。但必须注意，风机叶轮应与分离器之间保证2mm的间隙。 3．分离筒的拆装   拆卸时首先取出风机叶轮，松开螺栓即可从风机壳内将分离气筒抽出；安装时其顺序同拆卸时相反，但必须保证导风栅板的周向位置正确(在正下方)。
